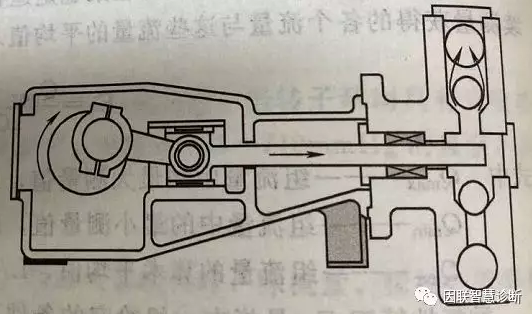

根據下面的圖可知，柱塞式計量泵與普通往復泵的結構基本一樣，其液力端由液缸、柱塞、吸入和排出閥、密封填料等組成，除應滿足普通往復泵液力端設計要求外，還應對影響泵的計量精度的吸入閥、排出閥、密封等部件進行精心的設計與選擇。

　　柱塞式計量泵的特點：

　　(1)價格較低;

　　(2)流量可達76m³/h，流量在10%~100%范圍內,計量精度可達±1%，壓力最大可達350MPa。出口壓力變化時,流量幾乎不變;

　　(3)能輸送高黏度介質，不適于輸送腐蝕性漿料及危險性化學品;

　　(4)軸封為填料密封，有泄漏，需周期性調節填料。填料與柱塞易磨損，需對填料環作壓力沖洗和排放;

　　(5)無安全泄放裝置。
